Una línea de secado que funciona a 90 m3/min de aire puede perder alrededor del 10 por ciento de su eficiencia de calentamiento cuando el espacio entre las aletas del tubo precalentador de aire es demasiado estrecho. La mayoría de las veces, el verdadero problema no es el calentador en sí, sino la falta de coincidencia entre el diseño del tubo y las condiciones reales del aire. Es por eso que seleccionar un tubo precalentador de aire significa equilibrar la temperatura del material, la densidad de vatios y la geometría de las aletas antes de la instalación, no después de que ocurra una falla.
¿Qué es un tubo precalentador de aire?
Un tubo precalentador de aire es un componente de intercambio de calor que eleva la temperatura del aire que fluye a través de un conducto, horno o cámara de secado. En los sistemas de calderas, los precalentadores tubulares recuperan el calor de los gases de combustión. En los equipos de calefacción eléctrica, el tubo es un calentador de resistencia cerrado con una funda metálica, aislamiento de óxido de magnesio y, en la mayoría de las aplicaciones de aire, aletas para ampliar la superficie de transferencia de calor. El cable de resistencia está enrollado helicoidalmente y lleno de MgO, que transfiere calor mientras aísla eléctricamente la funda. La funda se suelda y se lamina hasta un diámetro final, normalmente de 6,5 mm a 12,5 mm. Este artículo se centra en la versión con calefacción eléctrica porque es la que los ingenieros de procesos especifican con mayor frecuencia como componente de diseño.
Tipos comunes de tubos de precalentador de aire
Los tubos de precalentador de aire estándar están disponibles en configuraciones rectas, en forma de U, en forma de W y en forma de O.

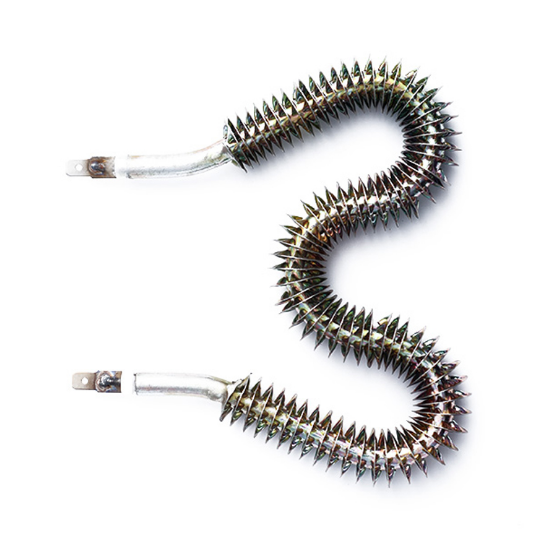

Configuraciones rectas, en forma de U y en forma de W
Un tubo recto es la forma más simple y se adapta a instalaciones donde la longitud calentada coincide con la profundidad del conducto. Un tubo en forma de U regresa a sí mismo, lo que permite que un conducto corto acomode una longitud de calentamiento efectiva larga. Los tubos en forma de W añaden otra curva, dando una superficie aún más activa dentro de un espacio compacto. En la práctica, el formato en U es un buen estándar para los hornos de convección forzada porque mantiene los terminales de conexión en el mismo lado, simplificando el cableado. Por ejemplo, un Tubo calefactor de aire con aletas en forma de U Generalmente se especifica cuando la altura del conducto es limitada pero la potencia requerida es alta.
Fabricantes, proveedores de tubos calefactores con aletas en forma de U personalizados Xinghua Yading Electric Heating Element Co., Ltd. es un fabricante chino de tubos calefactores con aletas en forma de U OEM/ODM personalizados y... Ver producto → Tubos con aletas versus tubos lisos
Los tubos lisos son más fáciles de limpiar y aceptables en sistemas de circulación de baja potencia. Los tubos con aletas son la opción estándar para los precalentadores de aire porque multiplican el área de transferencia de calor. El factor de aleta, que es la relación entre el área de la superficie con aletas y el área del tubo desnudo, normalmente varía de 2 a 4. En el calentamiento de aire eléctrico, un factor de aleta más alto permite entregar la misma potencia con una carga superficial más baja, lo que reduce el riesgo de incrustaciones de óxido y prolonga la vida útil del tubo. Sin embargo, no se deben ignorar los tubos lisos: en equipos de sala blanca o donde se requiere esterilización frecuente, la ausencia de aletas puede simplificar considerablemente el mantenimiento.
Selección de materiales: la primera decisión que afecta la vida útil del tubo
El primer paso de selección es el material de la funda. El material determina la temperatura máxima de funcionamiento continuo, el margen de corrosión y la vida útil práctica del tubo. La siguiente tabla compara los materiales más comunes para los tubos de precalentadores de aire eléctricos.
| Material | Temperatura máxima continua | Resistencia a la corrosión | Aplicación típica |
|---|---|---|---|
| Acero inoxidable 304 | 750°C | Bueno en aire seco | Calentadores generales de conductos |
| Acero inoxidable 321 | 800°C | Mejor resistencia a la incrustación | Hornos y líneas de secado. |
| Aleación 800 | 815ºC | Buena oxidación y moderada resistencia a los ácidos. | Precalentadores con riesgo de condensación |
| Aleación 840 | 900°C | Estabilidad superior a altas temperaturas | Calefacción de aire industrial de alto rendimiento |
Selección basada en la temperatura
La temperatura máxima de la funda debe permanecer por debajo del punto de oxidación del material. Para funcionamiento continuo, el acero inoxidable 304 es adecuado por debajo de 750 °C. Cuando la temperatura del aire de salida exceda ese nivel, pase a 321 o Aleación 800. La Aleación 840 se usa cuando la superficie del tubo se aproxima a los 900 °C, por ejemplo, en diseños de densidad de alta potencia o cuando la velocidad del aire es baja.
Preocupaciones por la corrosión y la condensación
En los precalentadores de aire, la corrosión del punto de rocío puede ocurrir cuando la temperatura de la superficie del tubo cae por debajo del punto de rocío del gas circundante. Incluso en un conducto calentado eléctricamente, las condiciones de arranque en frío pueden crear condensación en la superficie de acero inoxidable. Los cloruros y sulfatos del aire del taller atacan la funda. Para ambientes con humedad conocida, una funda de aleación 800 y un límite de densidad de vatios bajo brindan un margen adicional de seguridad.
Densidad de vatios y su impacto práctico
La densidad de vatios es la potencia dividida por la superficie calentada, generalmente expresada en W/cm2. Es el número más útil para predecir la temperatura de la superficie del tubo. Con la misma potencia, un tubo con aletas tiene una densidad de vatios menor que un tubo liso porque el área de las aletas es mayor, por lo que la funda funciona a menor temperatura. En aplicaciones de aire forzado con una velocidad de conducto de 3 m/s o más, un rango inicial de 3 a 5 W/cm2 es seguro para el acero inoxidable. Si el flujo de aire es irregular o el conducto es de tamaño insuficiente, el valor efectivo puede duplicarse en algunas zonas, razón por la cual muchos ingenieros se mantienen por debajo de 3 W/cm2 hasta que se verifica el patrón de flujo real. Para un calentador de 10 kW con 2000 cm2 de área de aletas, la densidad de vatios es 5 W/cm2. Si se evalúa el mismo calentador en el área del tubo desnudo, el número puede parecer mucho mayor, así que siempre confirme qué área cita el fabricante.
Antes de finalizar el diseño, compare la potencia calculada con el flujo másico de aire y el aumento de temperatura usando Q = m * cp * dT. Una vez conocida la potencia requerida, ajuste la longitud del tubo y la geometría de las aletas para mantener la densidad de vatios dentro de la banda segura. Una explicación detallada de esta relación está disponible en el artículo sobre densidad de vatios en elementos calefactores eléctricos .
Tubos con aletas: más superficie, menos sobrecalentamiento
Las aletas cambian el rendimiento de un tubo precalentador de aire en un conducto. Sin aletas, el coeficiente de transferencia de calor exterior del aire es bajo, por lo que la temperatura de la superficie del tubo aumenta rápidamente y el cable calefactor del interior se calienta más de lo necesario. Con las aletas, el mismo tubo rechaza más calor al flujo de aire y la eficiencia general mejora notablemente. La desventaja es la caída de presión: un espaciamiento más estrecho de las aletas crea más superficie pero también más resistencia, por lo que el ventilador debe trabajar más. Para aire polvoriento o fibroso, un paso de aleta más amplio es más seguro incluso si el rendimiento térmico es ligeramente menor. La altura, el grosor y el paso de las aletas definen el factor de aletas. La altura de una aleta común es de 6 a 15 mm, el espesor de 0,3 a 0,5 mm y el paso de 3 a 6 mm. Cuando la demanda es alta, un Tubo calefactor con aletas en forma de W Da más superficie en la misma huella. En conductos circulares, un Tubo calefactor con aletas en forma de O está diseñado para seguir la sección transversal y reducir las zonas muertas cerca de la pared del conducto.
Fabricantes, proveedores de tubos calefactores con aletas en forma de O personalizados Xinghua Yading Electric Heating Element Co., Ltd. es un fabricante chino de tubos calefactores con aletas en forma de O OEM/ODM personalizados y... Ver producto →
Fabricantes, proveedores de tubos calefactores con aletas en forma de W personalizados Xinghua Yading Electric Heating Element Co., Ltd. es un fabricante personalizado de tubos calefactores con aletas en forma de W OEM/ODM de China y... Ver producto → Selección de un tubo precalentador de aire: una lista de verificación paso a paso
Una lista de verificación estructurada evita los errores típicos en instalaciones nuevas: densidad de vatios demasiado grande, material incorrecto o área de aletas insuficiente. Utilice la siguiente secuencia cuando especifique un tubo precalentador de aire.
- Defina el flujo másico de aire, la temperatura de entrada y la temperatura de salida requerida. Calcule la potencia total necesaria.
- Elija una densidad de vatios objetivo. Para velocidades de conducto superiores a 3 m/s, 3 a 5 W/cm2 es un punto de partida razonable; reduzca el valor si el flujo de aire es variable.
- Seleccione el material de la funda según la temperatura máxima esperada de la superficie del tubo y cualquier riesgo de corrosión en el medio ambiente.
- Decida entre tubos lisos y con aletas. Se prefieren los tubos con aletas a menos que la limpieza sea la máxima prioridad.
- Confirme la dirección de montaje, los radios de curvatura, la posición del termopar y las conexiones eléctricas con el fabricante antes de la producción.
Para obtener más orientación sobre cómo mejorar el sistema general, lea acerca de cómo mejorar la eficiencia energética de los sistemas de calefacción de aire industriales con tubos de calefacción de aire eficientes .
Fallos comunes y prevención
Incluso un tubo bien especificado puede fallar si las condiciones de instalación difieren del diseño. Las fallas más comunes son el sobrecalentamiento, la rotura del aislamiento y los daños mecánicos a las aletas.
- Quemado por sobrecalentamiento: esto aparece como un área descolorida visible en la funda. Por lo general, se debe a una densidad de vatios demasiado alta para el caudal real o a un fallo del ventilador. Verifique la dirección y velocidad del flujo de aire y agregue un interruptor de flujo.
- Fallo de aislamiento: Esto aparece como una corriente de fuga cuando el óxido de magnesio absorbe humedad, a menudo después de un apagado en frío. Deje que el tubo se enfríe gradualmente y mantenga seco el compartimento terminal.
- Daño a las aletas: las aletas dobladas o faltantes aumentan la temperatura local y reducen la transferencia de calor. Proteja el calentador durante el manejo y mantenimiento, y limpie los depósitos de polvo sin utilizar herramientas afiladas.
La protección térmica no es opcional. Un termostato básico de límite alto o un bloqueo del flujo de aire pueden prevenir la mayoría de las fallas por quemaduras. Para prácticas de seguridad adicionales, revise la reglas de seguridad esenciales para las bobinas de calefacción y sus conexiones .
Conclusión
La elección de un tubo precalentador de aire es una decisión de ingeniería que depende de cuatro números: temperatura del aire de salida, espacio disponible, velocidad del aire y densidad de vatios. Cuando se conocen los cuatro, el material y la geometría de las aletas se vuelven sencillos. Cuando se ignora uno de ellos, es probable que el tubo falle antes de su vida útil esperada. En un sistema de calefacción industrial, unas pocas horas de revisión del diseño en la etapa de especificación siempre son más baratas que una parada causada por un calentador de tamaño insuficiente o que no coincide.
